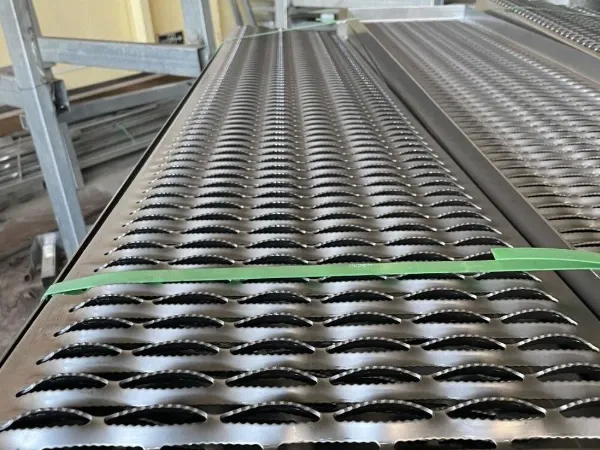

Pasarelas de paneles solares en la azotea-Tablones perforados galvanizados en baño caliente

Pasarelas de paneles solares en la azotea Proporcionar una ruta de acceso dedicada entre las filas fotovoltaicas, lo que permite a los técnicos llegar a la matriz sin pisar módulos, bandejas de cables o láminas de techo. Cada tabla se corta, se perfora y se dobla de acero al carbono para formar una sección autoportante con bordes cerrados, luego se galvanizó por inmersión en caliente de acuerdo con ISO 1461. Las aberturas perforadas permiten que el agua de lluvia drene y proporcione agarre bajo los pies, mientras que los bordes cerrados hacen que el tablón sea más rígido bajo los pies y más fácil de limpiar que la malla abierta.

Los tablones pueden substituir directamente Pasarela de rejilla HDG Donde una superficie para caminar más fina tiene prioridad sobre el drenaje de área abierta. Son adecuados para techos metálicos de costura permanente y trapezoidales, así como para matrices fotovoltaicas estrechamente espaciadas donde las herramientas caídas y los escombros deben permanecer en la pasarela en lugar de caer. Longitud, ancho, grosor y patrón de perforación se pueden personalizar para adaptarse al diseño de la ruta de acceso.

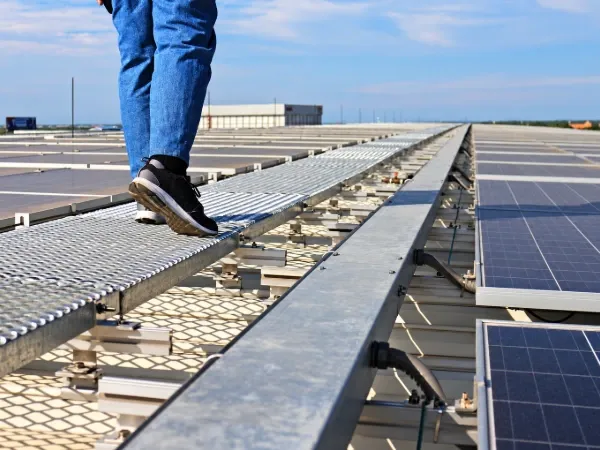

Pasarela de panel solar en la azotea

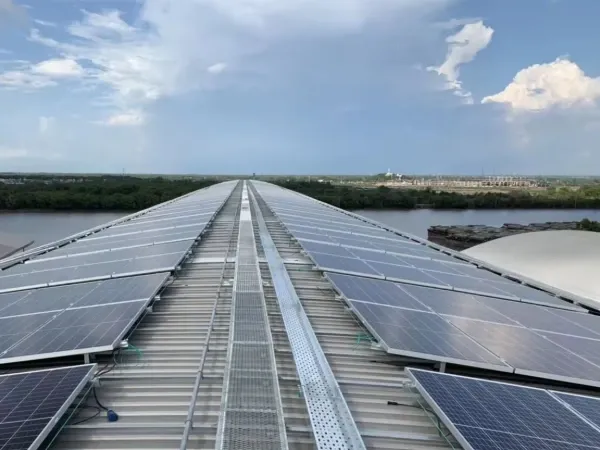

Pasarela a lo largo de la cresta del techo

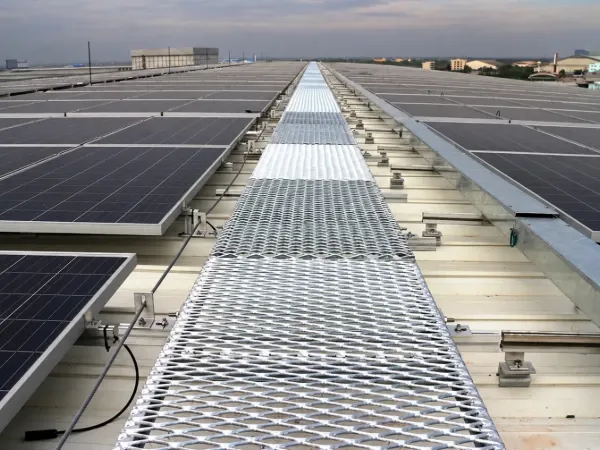

Pasarela entre paneles fotovoltaicos

Especificaciones

• Dimensiones estándar (L × W × H): 3000 × 300 × 30mm o 2000 × 500 × 30mm
• Material: Acero de bajo carbono, cortado, perforado y doblado en tablones autoportantes con bordes cerrados
• Tratamiento superficial: Galvanizado por inmersión en caliente de acuerdo con ISO 1461, con un espesor de recubrimiento de ≥ 55 µm; recubrimiento opcional ZAM (zinc-aluminio-magnesio) para entornos de corrosividad C4-C5
• Espesor de la placa: 2,0, 2,5 o 3,0mm; otros espesores disponibles a petición
• Tipos de perforación: Lumbreras levantadas o agujeros redondos lisos, con patrones según dibujos
• Dimensiones personalizadas: Longitud, anchura y espesor de la placa disponibles para ordenar

Características

Tablones de pasarela perforados ofrecen las siguientes ventajas sobre malla abierta:

• Grip y drenaje. Las aberturas perforadas ayudan a dispersar el agua superficial y proporcionan agarre bajo los pies, apoyando el acceso en condiciones húmedas o heladas.
• Mayor rigidez. Los bordes cerrados forman una sección de caja poco profunda, lo que reduce la desviación entre los soportes en comparación con la malla de diamante abierta del mismo peso.
• Fácil limpieza. La superficie plana y perforada es fácil de barrer o lavar, reduciendo el problema de que los desechos queden atrapados en las aberturas de la malla.
• Retención de artículos pequeños. El patrón de perforación ayuda a retener sujetadores, herramientas y recortes caidos, reduciendo el riesgo de que caigan sobre hojas de techo o en las cunas.
• Ruta de acceso definida. Una pasarela dedicada mantiene el tráfico peatonal fuera de los módulos fotovoltaicos y las bandejas de cables, de acuerdo con los procedimientos típicos de operación y mantenimiento (O & M).
• Dos opciones de recubrimiento. Galvanizado por inmersión en caliente estándar (HDG) para entornos C1-C3; Recubrimiento ZAM para entornos costeros, industriales y de alta humedad donde el galvanizado convencional puede tener una vida útil más corta.

Aplicaciones

• Los arreglos fotovoltaicos en la azotea instalados en techos metálicos trapezoidales y de costura de pie.
• Rutas de mantenimiento entre filas de módulos fotovoltaicos, a lo largo de las crestas del techo o que conducen a inversores y cajas combinadoras.
• Tejados comerciales e industriales que requieren rutas de acceso definidas para operación y mantenimiento.
• Matrices fotovoltaicas montadas en el suelo a escala de servicios públicos que requieren acceso peatonal a través de canales de drenaje.
• Proyectos de actualización que agregan pasarelas de mantenimiento a matrices fotovoltaicas existentes.

Embalaje

Panel solar en la azotea pasarelas embalaje

Preguntas frecuentes

• ¿Cómo se diferencian los tablones perforados de las pasarelas de rejilla de acero?

  Los tablones perforados tienen una superficie perforada con los bordes cerrados para la limpieza fácil y la retención mejorada del pequeño-artículo. La rejilla de acero tiene una rejilla de barra abierta para un mayor drenaje y aplicaciones de servicio más pesado.

• ¿Se puede personalizar la pasarela para adaptarla a mi diseño de ruta de acceso?

  Sí. La longitud, el ancho, el grosor de la placa y el patrón de perforación se pueden personalizar. El espaciado de los rieles de soporte se determina de acuerdo con los requisitos del proyecto.

• ¿Cómo se fijan los tablones de la pasarela al techo?

  Los tablones se aseguran a los carriles de soporte montados usando L-pies o las abrazaderas de la posición-costura, dependiendo del tipo del tejado. Todas las fijaciones siguen los dibujos del proyecto y se coordinan con la disposición de fijación de la matriz fotovoltaica.

• ¿Cuál es la capacidad de carga de la pasarela?

  La pasarela está diseñada para el acceso peatonal, no para el almacenamiento de material. El espaciado de soporte y las fijaciones están determinados por el tipo de techo, el tramo de soporte y las cargas requeridas. Por favor proporcione su alcance y uso previsto para que podamos confirmar el espaciado de rieles adecuado.
