Trois façons de procédures d'installation et d'installation de caillebotis en acier

Selon son application pratique,Caillebotis en acierPeut être installé et fixé à bien des égards. En règle générale, l'installation de soudage, la fixation de fixation et la fixation d'angle en acier sont trois méthodes que nous avons couramment utilisées pour l'installation de caillebotis en acier. Vous pouvez choisir une méthode d'installation appropriée pour votre application.

Préparation avant l'installation

1. Avant d'installer les grilles en acier, veuillez lire attentivement les dessins de mise en page et la liste de colisage. Déballez la boîte d'emballage au besoin pour éviter un déballage incorrect entraînant un désordre sur le terrain et réduisant l'efficacité du travail.
2. Lorsque le déballage et la lecture sont terminés, veuillez placer les grilles en acier à l'emplacement correspondant, comme l'exigent les dessins de mise en page ou leur numéro de code.
3. Dégagement de l'installation: le jeu d'installation entre les grilles en acier doit tomber entre 5 et 10mm pour faciliter l'installation sur le terrain et le réglage fin.

Méthodes d'installation communes

• Description

  L'installation de soudage fait référence à la méthode de fixation des grilles en acier par soudage. Il convient aux grilles en acier nécessitent une fixation permanente. Aux fins de la fixation permanente, des grilles en acier sont soudées sous la barre de support en acier pour former une connexion permanente. Il se caractérise par une installation simple, une structure solide et un prix raisonnable.

• Étapes d'installation

  1. La peinture, la rouille, l'huile, l'eau et les autres saletés doivent être éliminées des surfaces des aciers de support et des grilles d'acier avant le soudage.
  2. La soudure de séquence est adoptée. Le soudage est généralement effectué aux quatre coins de la grille en acier. Si la grille en acier est soumise à de lourdes charges continues, des points de soudage supplémentaires seront ajoutés pour renforcer sa fermeté de soudage.
  3. Lorsque le soudage est terminé, la peinture antirouille est pulvérisée manuellement sur les joints de soudure pour protéger la surface de la grille en acier de la rouille.

• Description

  La fixation de fixation fait référence à la méthode de fixation des grilles en acier avec des attaches. Il est spécialement conçu pour les grilles en acier nécessitent des enlèvements fréquents lorsque l'installation est terminée. Il facilite l'installation, les tests et la maintenance de l'équipement.

• Attaches

  Généralement, 4 fixations par mètre carré sont recommandées et installées aux quatre coins de la grille en acier. Des fixations supplémentaires sont utilisées sur les grilles en acier avec une portée plus longue non supportée. Les attaches courantes comprennent les pinces de selle, les pinces rapides à grille et les clips G, comme indiqué ci-dessous.

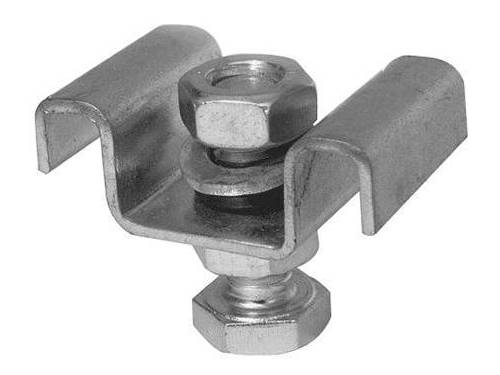

  Clip de selle

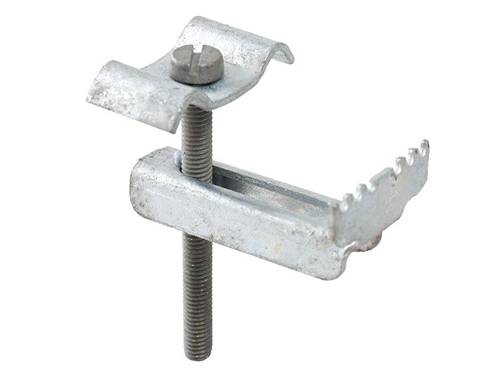

  Clip rapide de grille

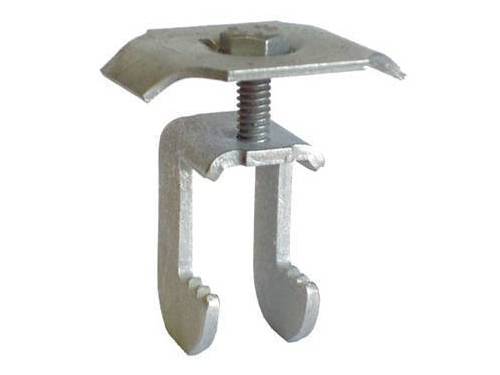

  G-clip

• Étapes d'installation:

  • Installez le clip supérieur. Mettez le clip supérieur sur la surface supérieure de la grille en acier. Les selles sont alignées pour relier deux barres d'appui adjacentes de la grille en acier.
  • Installez le clip inférieur. Placez le clip inférieur sur la surface inférieure de la grille en acier et contre la poutre en acier de la grille en acier. Les selles sont étroitement bouclées avec les barres de roulement correspondantes. Il est à noter que le trou du clip inférieur et les trous du clip supérieur doivent être alignés.
  • Installer des boulons et des écrous. Lorsque les clips supérieur et inférieur sont correctement installés, insérez les boulons sur les clips supérieur et inférieur à travers les trous du boulon et serrez les écrous de bas en haut.

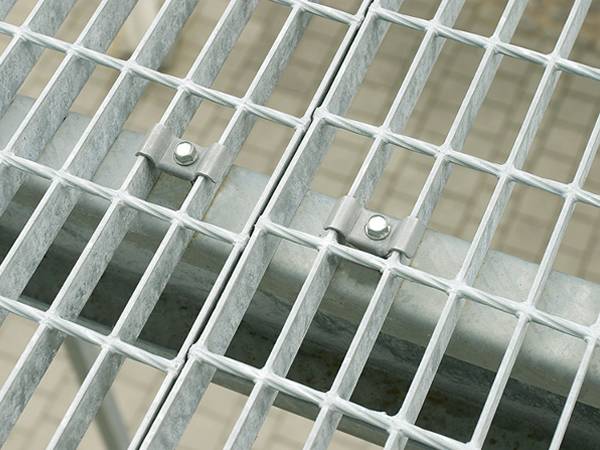

  Fixation de fixation-clip de selle

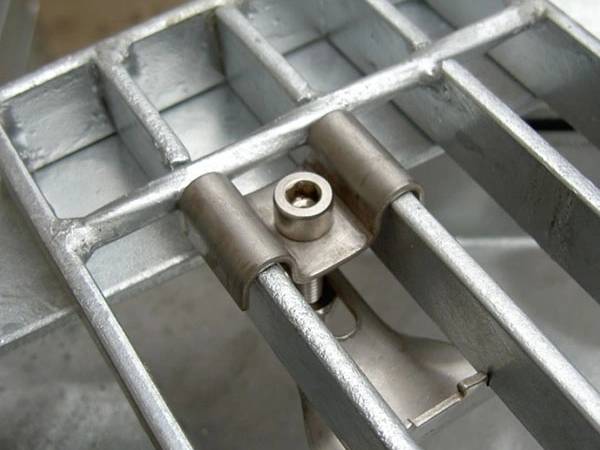

  Attache de fixation-grille rapide clip



  Fixation de fixation-G-clip

Angle de fixation en acier

• Description

  La méthode de fixation en acier d'angle est simple et pratique, éliminant le besoin de soudure et de grilles en acier. La grille en acier peut être facilement enlevée pour l'entretien de l'équipement sous la grille en acier. Comme il est facile à perdre et à être volé, nous pouvons fournir des serrures de sécurité de soutien pour sécuriser l'utilisation sûre des grilles d'acier avec la fixation d'acier d'angle.

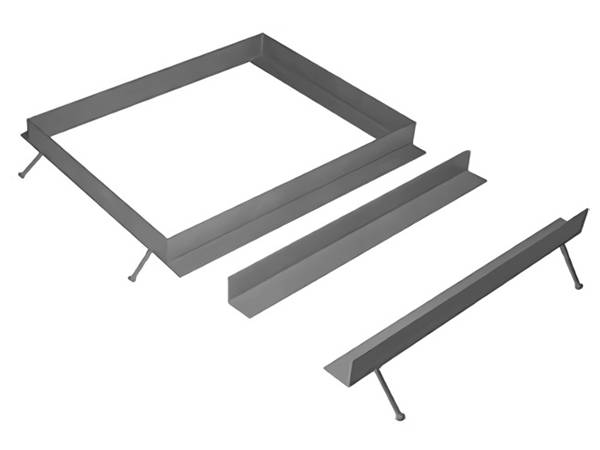

  Fixation d'angle en acier



  Diagramme d'installation en acier d'angle

• Étapes d'installation

  1. Fixer deux aciers d'angle des deux côtés de la rainure;
  2. Le réseau en acier est incrusté dans les aciers d'angle, puis remplissez le fond de l'angle en acier avec du mortier de ciment.
  3. Lorsque la grille en acier est incrustée dans l'angle en acier, des boulons sont utilisés pour serrer la grille en acier afin d'assurer la résistance de la fondation.


  Caillebotis en acier fondation bétonnage
