La grille rivetée a la capacité de charge élevée et la surface antidérapage

La grille rivetée est l'un des produits de caillebotis en acier disponibles avec une capacité de charge élevée, une flexibilité, une résistance aux alcalis et aux acides et une surface antidérapante. Il utilise des rivets à haute résistance pour fusionner les barres réticulées et de roulement ensemble et forme un joint solide. Il peut être construit en acier au carbone, en acier inoxydable ou en aluminium. De plus, il est disponible dans les surfaces lisses et dentelées. La grille rivetée peut être très utilisée comme bandes de roulement d'escalier, passages couverts, planchers, couvertures et decking de pont.

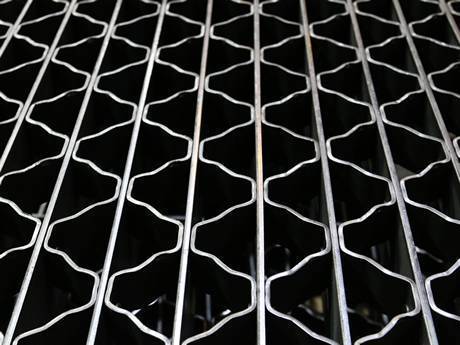

This is riveted grating with smooth surface.

RG-1: Caillebotis riveté avec surface lisse.

This is riveted grating with serrated surface.

RG-2: Caillebotis riveté avec surface dentelée.

The side display of riveted grating with smooth surface

RG-3: Caillebotis riveté avec surface dentelée.

Spécifications:

  • Matériel: Acier au carbone, aluminium de 6000 séries, et aciers inoxydables de 300 séries
  • Catégorie: Il peut être divisé en grilles rivetées légères et lourdes par capacité de charge.
  • Traitement de surface: Galvanisé, peint ou moulin fini.
  • Type de surface: Surface lisse ou surface dentelée.
    A corner of riveted grating with a smooth surface

    RG-4: Surface lisse

    • Il est idéal dans les applications utilisant le matériel roulant et l'équipement à roues, particulièrement avec des roulettes, puisque les barres réticulées fournissent une surface plus douce. Il est également idéal pour les passerelles en raison de son confort de marche supplémentaire.
    A corner of riveted grating with a serrated surface

    RG-5: Surface dentelée

    • Standard dentelé. Il est généralement de dentelure la traverse sertie pour fournir une surface antidérapante supérieure.
    • 100% dentelé. Il est à dentelé à la fois les barres de roulement et les traverses lorsque la sécurité de marche plus élevé est nécessaire.
  • Standard: Conforme à la norme ANSI/NAAMM MBG 531.
  • Espacement disponible: Ces produits sont fabriqués avec des barres d'incidence espacées 1-1/8 "ou 3/4" à part et l'espacement standard de rivet est 7 "sur le centre. L'espacement étroit facultatif de rivet de 3-1/2" sur le centre est également disponible.
A coding rules about riveted grating 18-R-7

RG-6: Règles de codage

A drawing about riveted grating 18-R-7

RG-7: 18-R-7

A drawing about riveted grating 12-R-7

RG-8: 12-R-7

A drawing about riveted grating 18-R-3.5

RG-9: 18-R-3.5

A drawing about riveted grating 12-R-3.5

RG-10: 12-R-3.5

Tableau 1: Tableau de charge en acier de 18-R-7/3.5 (1-1/8 ")
Taille de la barre de roulement (pouces) Env. Poids psf * Portée maximale pour piétons ** Types de charge Porée non prise en charge
2 '-0 2 '-6 3 '-0 3 '-6 4 '-0 4 '-6 5 '-0 5 '-6 6 '-0 6 '-6 7 '-0 8 '-0
3/4 × 3/16 7.8 4 '-0" U 613 392 272 200 153 121 98 Toutes les charges et déflexions sont théoriques et basées sur les sections brutes des barres de roulement, en utilisant une contrainte de fibre de 18 000 psi.
Les valeurs ne sont pas censées être absolues puisque la charge réelle
La capacité sera affectée par les légères variations des tolérances de moulin et de fabrication.
Les caillebotis pour les travées à gauche de la ligne lourde ont une déflexion ≤ 1/4 "pour des charges uniformes de 100 psf.
D 0.099 0.155 0.223 0.304 0.397 0.503 0.621
C 613 490 409 350 306 272 245
D 0.079 0.124 0.179 0.243 0.318 0.402 0.497
1 × 1/8 7.6 4 '-5" U 726 465 323 237 182 144 116
D 0.074 0.116 0.168 0.228 0.298 0.377 0.466
C 726 581 484 415 363 323 291
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372
1 × 3/16 9.4 4 '-11" U 1090 697 484 356 272 215 174 144 U-charge uniforme en livres/sq. Ft.
C-charge concentrée en livres/pi. De largeur de caillebotis
D-déflexion en pouces
D 0.074 0.116 0.168 0.228 0.298 0.377 0.466 0.563
C 1090 872 726 623 545 484 436 396
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372 0.451
1-1/4 × 1/8 8.7 5 '-3" U 1135 726 504 371 284 224 182 150 126 / / /
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372 0.451 0.536 / / /
C 1135 908 757 649 567 504 454 413 378 / / /
D 0.048 0.074 0.107 0.146 0.191 0.241 0.298 0.36 0.429 / / /
1-1/4 × 3/16 11 5 '-10" U 1702 1090 757 556 426 336 272 225 189 161 / /
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372 0.451 0.536 0.629 / /
C 1702 1362 1135 973 851 757 681 619 567 524 / /
D 0.048 0.074 0.107 0.146 0.191 0.241 0.298 0.36 0.429 0.504 / /
1-1/2 × 1/8 9.9 6 '-0" U 1634 1046 726 534 409 323 262 216 182 155 133 102
D 0.05 0.078 0.112 0.152 0.199 0.251 0.31 0.376 0.447 0.524 0.608 0.794
C 1634 1307 1090 934 817 726 654 594 545 503 467 409
D 0.04 0.062 0.089 0.122 0.159 0.201 0.248 0.3 0.358 0.42 0.487 0.636
1-1/2 × 3/16 12.5 6 '-8" U 2451 1569 1090 800 613 484 392 324 272 232 200 153
D 0.05 0.078 0.112 0.152 0.199 0.251 0.31 0.376 0.447 0.524 0.608 0.794
C 2451 1961 1634 1401 1226 1090 981 891 817 754 700 613
D 0.04 0.062 0.089 0.122 0.159 0.201 0.248 0.3 0.358 0.42 0.487 0.636
1-3/4 × 3/16 14.2 7 '-6" U 3337 2135 1483 1090 834 659 534 441 371 316 272 209
D 0.043 0.067 0.096 0.13 0.17 0.215 0.266 0.322 0.383 0.45 0.521 0.681
C 3337 2669 2224 1907 1668 1483 1335 1213 1112 1027 953 834
D 0.034 0.053 0.077 0.104 0.136 0.172 0.213 0.257 0.306 0.36 0.417 0.545
2 × 3/16 16.8 8 '-3" U 4358 2789 1937 1423 1090 861 697 576 484 413 356 272
D 0.037 0.058 0.084 0.114 0.149 0.189 0.233 0.282 0.335 0.393 0.456 0.596
C 4358 3486 2905 2490 2179 1937 1743 1585 1453 1341 1245 1090
D 0.03 0.047 0.067 0.091 0.119 0.151 0.186 0.225 0.268 0.315 0.365 0.477
2-1/4 × 3/16 18.3 9 '-0" U 5515 3530 2451 1801 1379 1090 883 729 613 522 450 345
D 0.033 0.052 0.074 0.101 0.132 0.168 0.207 0.25 0.298 0.35 0.406 0.53
C 5515 4412 3677 3152 2758 2451 2206 2006 1839 1697 1576 1379
D 0.026 0.041 0.06 0.081 0.106 0.134 0.166 0.2 0.238 0.28 0.324 0.424
2-1/2 × 3/16 19.9 9 '-9" U 6809 4358 3026 2223 1702 1345 1090 900 757 645 556 426
D 0.03 0.047 0.067 0.091 0.119 0.151 0.186 0.225 0.268 0.315 0.365 0.477
C 6809 5447 4540 3891 3405 3026 2724 2476 2270 2095 1946 1702
D 0.024 0.037 0.054 0.073 0.095 0.121 0.149 0.18 0.215 0.252 0.292 0.381
* Poids par pied carré basé sur des rivets espacés à 7 "sur le centre. Ajouter. 40 psf pour 3-1/2 "centres de rivet.
** La charge maximale pour les piétons est définie comme une charge uniforme de 100 # avec une déviation ≤ 1/4 pouce. Le critère de déviation maximale de 1/4 po est considéré comme compatible avec le confort des piétons, mais peut être dépassé pour d'autres conditions de chargement à la discrétion de l'autorité spécifiante.
Tableau 2: Tableau de charge en acier de 12-R-7/3.5 (3/4 ")
Taille de la barre de roulement (pouces) Env. Poids psf * Portée maximale pour piétons ** Types de charge Porée non prise en charge
2 '-0 2 '-6 3 '-0 3 '-6 4 '-0 4 '-6 5 '-0 5 '-6 6 '-0 6 '-6 7 '-0 8 '-0
3/4 × 3/16 10.7 4 '-4" U 858 549 381 280 215 170 Toutes les charges et déflexions sont théoriques et basées sur les sections brutes des barres de roulement, en utilisant une contrainte de fibre de 18 000 psi.
Les valeurs ne sont pas censées être absolues puisque la charge réelle
La capacité sera affectée par les légères variations des tolérances de moulin et de fabrication.
Les caillebotis pour les travées à gauche de la ligne lourde ont une déflexion ≤ 1/4 "pour des charges uniformes de 100 psf.
D 0.099 0.155 0.223 0.304 0.397 0.503
C 858 686 572 490 429 381
D 0.079 0.124 0.179 0.243 0.318 0.402
1 × 3/16 12.8 5 '-4" U 1525 976 678 498 381 301 244 202 U-charge uniforme en livres/sq. Ft.
C-charge concentrée en livres/pi. De largeur de caillebotis
D-déflexion en pouces
D 0.074 0.116 0.168 0.228 0.298 0.377 0.466 0.563
C 1525 1220 1017 872 763 678 610 555
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372 0.451
1-1/4 × 3/16 15 6 '-4" U 2383 1525 1059 778 596 471 381 315 265 / / /
D 0.06 0.093 0.134 0.182 0.238 0.302 0.372 0.451 0.536 / / /
C 2383 1907 1589 1362 1192 1059 953 867 794 / / /
D 0.048 0.074 0.107 0.146 0.191 0.241 0.298 0.36 0.429 / / /
1-1/2 × 3/16 17.1 7 '-3" U 3432 2196 1525 1121 858 678 549 454 381 325 280 215
D 0.05 0.078 0.112 0.152 0.199 0.251 0.31 0.376 0.447 0.524 0.608 0.794
C 3432 2745 2288 1961 1716 1525 1373 1248 1144 1056 981 858
D 0.04 0.062 0.089 0.122 0.159 0.201 0.248 0.3 0.358 0.42 0.487 0.636
1-3/4 × 3/16 19.4 8 '-2" U 4671 2989 2076 1525 1168 923 747 618 519 442 381 292
D 0.043 0.067 0.096 0.13 0.17 0.215 0.266 0.322 0.383 0.45 0.521 0.681
C 4671 3737 3114 2669 2336 2076 1868 1699 1557 1437 1335 1168
D 0.034 0.053 0.077 0.104 0.136 0.172 0.213 0.257 0.306 0.36 0.417 0.545
2 × 3/16 22.9 9 '-0" U 6101 3905 2712 1992 1525 1205 976 807 678 578 498 381
D 0.037 0.058 0.084 0.114 0.149 0.189 0.233 0.282 0.335 0.393 0.456 0.596
C 6101 4881 4067 3486 3050 2712 2440 2219 2034 1877 1743 1525
D 0.03 0.047 0.067 0.091 0.119 0.151 0.186 0.225 0.268 0.315 0.365 0.477
2-1/4 × 3/16 25 9 '-10" U 7721 4942 3432 2521 1930 1525 1235 1021 858 731 630 483
D 0.033 0.052 0.074 0.101 0.132 0.168 0.207 0.25 0.298 0.35 0.406 0.53
C 7721 6177 5148 4412 3861 3432 3089 2808 2574 2376 2206 1930
D 0.026 0.041 0.06 0.081 0.106 0.134 0.166 0.2 0.238 0.28 0.324 0.424
2-1/2 × 3/16 27.2 10 '-8" U 9533 6101 4237 3113 2383 1883 1525 1261 1059 903 778 596
D 0.03 0.047 0.067 0.091 0.119 0.151 0.186 0.225 0.268 0.315 0.365 0.477
C 9533 7626 6355 5447 4766 4237 3813 3466 3178 2933 2724 2383
D 0.024 0.037 0.054 0.073 0.095 0.121 0.149 0.18 0.215 0.252 0.292 0.381
* Poids par pied carré basé sur des rivets espacés à 7 "sur le centre. Ajouter 40 psf pour les produits en acier avec 3-1/2 "centres de rivet.
** La charge maximale pour les piétons est définie comme une charge uniforme de 100 # avec une déviation ≤ 1/4 pouce. Le critère de déviation maximale de 1/4 po est considéré comme compatible avec le confort des piétons, mais peut être dépassé pour d'autres conditions de chargement à la discrétion de l'autorité spécificatrice.

Caractéristiques:

  • Résistant à la corrosion acide et alcaline
  • Structure de haute résistance et robuste
  • Bonne fonction de drainage
  • Capacité de charge élevée et résistance à la déformation
  • La conception de surface dentelée offre de bonnes performances antidérapantes
  • Facile à installer et à entretenir

Applications de la grille rivetée:

Grille rivetée de faible puissance:

Caillebotis riveté résistant:

  • Ponts decking et tranchées routières
  • Rampes d'aéroport
  • Rampes et quais
  • Entrées commerciales
  • Caillebotis de tranchée
A small bicycle is passing riveted grating walkway.

RG-11: Passerelle à caillebotis riveté.

This a huge bridge with riveted grating bridge decking.

RG-12: Decking de pont à caillebotis riveté.

This is a operating platform with riveted grating.

RG-13: Plate-forme de fonctionnement à caillebotis riveté.
