Tolerancia de fabricación de la rejilla de la barra de acero

TodosRejillas de aceroSe producen de acuerdo con las tolerancias de fabricación establecidas por NAAMM. Y todas las dimensiones dadas son tolerancias máximas permisibles.

Tolerancias de barra de rodamiento y barra cruzada

Espaciado y alineación de la barra cruzada... Las barras transversales no deben variar más de 1/8 en 12 en cualquier dirección de la alineación perpendicular con las barras de rodamiento.

La tolerancia del espaciado de la barra transversal para 5 '0 "de longitud es ± 1/4".

Espaciado y alineación de la barra cruzada

Posición de la barra transversal... La parte superior de la barra transversal no debe proyectarse más de 1/16 "por encima de la parte superior de las barras de rodamiento para la rejilla estándar (1/8" para servicio pesado) y no debe extenderse más de 1/8 "desde el lado de las barras de rodamiento.

Posición de la barra de la cruz

Barra de rodamiento magra... La inclinación de la barra de rodamiento no debe exceder una pendiente de 1-1/4 a 12.

Barra de rodamiento magra

Cross Bar Lean... La inclinación de la barra transversal no debe exceder una pendiente de 2-1/2 a 12.

Barra cruzada magra

Tolerancia del panel

Arco longitudinal... El arco longitudinal debe tener menos de 1/200 de la longitud para la rejilla estándar (1/240 para servicio pesado).

Arco longitudinal

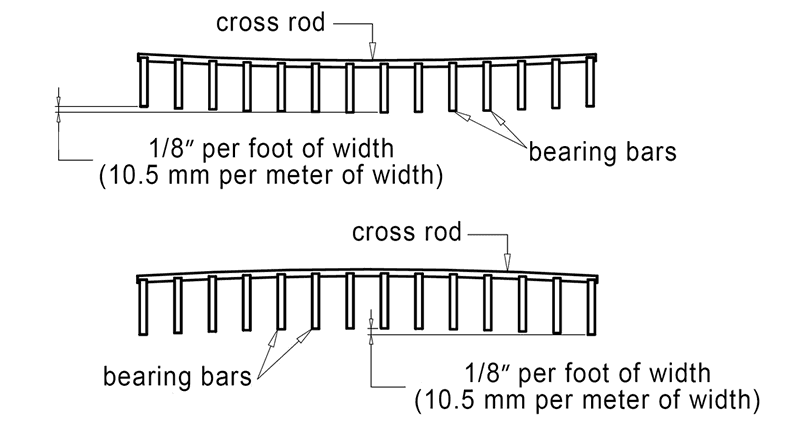

Arco transversal... Antes de las bandas, el arco transversal debe tener menos de 1/8 "por pie de ancho.

Arco transversal

Dimensiones generales y amplitud

• D = Dimensión diagonal general
• W = Longitud de las barras transversales, incluidas las extensiones fuera de las barras de rodamiento
• L = Longitud de las barras de rodamiento

Dimensiones generales y amplitud
